Jenis Dan Karakteristik Bellow Terhubung Vakum

Bellow diperkenalkan dalam makalah ini dapat digunakan dalam sistem vakum ultra-tinggi untuk mencapai lentur, telescoping dan eksentrisitas (seperti gambar berikut), yang membutuhkan kinerja penyegelan yang dapat diandalkan dan kehidupan pelayanan bellow.

Bellow biasanya dibagi menjadi dua jenis bellow dan bellow dilas, dan bahan bellow yang digunakan dalam sistem vakum ultra-tinggi umumnya stainless steel.

Untuk membuat bellow berbentuk kaliber yang sedikit lebih besar, pelat baja tahan karat pertama digulung menjadi tabung dan dilas pada antarmuka. Silinder dimasukkan ke dalam cetakan bellow, dan bellow pembentukan dilengkapi oleh tekanan hidrolik.

Dalam sistem vakum ultra-tinggi, bellow yang menghubungkan pompa molekuler dan pompa mekanis menggunakan bellow yang dibentuk dengan flensa NW di kedua ujungnya.

Keuntungan dari pembentukan bellow adalah mudah dibuat dan biaya rendah. Kekurangannya adalah kurangnya fleksibilitas. Bellow yang dilas tidak cukup untuk membentuk bellow yang membentuk.

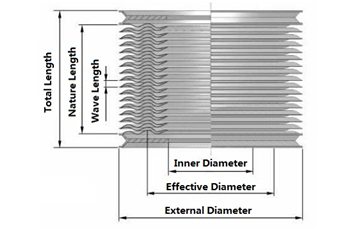

Bellow dilas adalah selang lipit berdinding tipis yang dibuat dengan diameter dalam dan luar melingkar bergantian dari lembaran stainless steel annular (sebagai gambar berikut). Metode pengelasan adalah pengelasan plasma. Bellow jenis ini memiliki fleksibilitas yang besar dan merupakan komponen tak terpisahkan dalam hubungan sistem vakum ultra-tinggi dan berbagai jenis penggerak gerakan. Panjang bellow alami harus dipilih secara wajar, dan umur layanannya bisa mencapai lebih dari sepuluh ribu kali.
